转数刻度盘

技术规格

在需要转数指示装置或调整设定／锁定装置时，可同时使用转数刻度盘与精密旋转式电位计或其它类型的面板控制器。这些装置皆能符合各种不同尺寸的轴心，并以数字或同心刻度(模拟)为读出的选择。

典型的应用包括:

Sensors, Panel Controls, Encoders, Precision Potentiometers, Dials 的冲突矿产资源报告：CMRT

产品

参数搜索

RoHS

产品信息

视频

索取样品

联系我们

Series	转数	读出装置	仪表刻度	锁定制动	直径	深度	重量	产品编号／轴心直径	工程檔

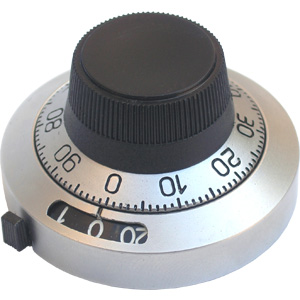

H-46	0-20	Concentric Scale	100	Yes	46 mm	25 mm	73 g	H-46-6A: 1/4 ", H-46-6M: 6 mm	Downloads
H-22	0-15	Concentric Scale	50	Yes	22 mm	24 mm	15 g	H-22-6A: 1/4 ", H-22-6M: 6 mm, H-22-3A: 1/8 ", H22-6A-B: 1/4 ", H22-6A-SB: 1/4 "	Downloads
H-23	0-15	Concentric Scale	50	Yes	22 mm	24 mm	15 g	H-23-6A: 1/4 ", H-23-6M: 6 mm, H-23-3A: 1/8 "
H-516	0-15	Concentric Scale	50	Yes	22 mm	25 mm	7 g	H-516-3A: 1/8 ", H-516-6A: 1/4 ", H-516-6M: 6 mm	Downloads

Number of Turns

Divisions /Turn

Dia. Mm

Brake

Shaft Dia.

PART NUMBER	Number of Turns	Divisions /Turn	Dia. Mm	Brake	Shaft Dia.	Finish	Engineering	Buy Now

PART NUMBER

Number of Turns

Divisions /Turn

Dia. Mm

Brake

Shaft Dia.

Finish

Engineering

Buy Now

Model/Datasheet	潮湿敏感度等级 MSL	焊接图表	封装标签	端子	RoHS 规范证书 CofC	第三方测试报告	物质资料表 MDS	China RoHS
H-46	See Note	N/A	TBD	N/A	CoC Dials	Request Report	H-46	China RoHS2 - Dials
H-22	See Note	N/A	TBD	N/A	CoC Dials	Request Report	H-22-6A H-22-6A-B H-22-6M	China RoHS2 - Dials
H-23	See Note	N/A	TBD	N/A	CoC Dials	Request Report	H-23-6A H-23-6M H-23	China RoHS2 - Dials
H-516	See Note	N/A	TBD	N/A	CoC Dials	Request Report	H-516-6A	China RoHS2 - Dials
