Kommerzielle Frontplatten-Potentiometer

dataprodline_potentiometers_pot_rot
Spezifikationen

Schalttafelsteuerungen sind für Anwendungen vorgesehen, die in der Regel häufige Einstellungen erfordern. Es sind sowohl Dreh- als auch Schiebe-Versionen erhältlich. Einige Elemente enthalten Kohlenstoff, Cermet und leitfähigen Kunststoff. Diese Vorrichtungen sind in verschiedenen Größen und Welle-Buchse-Kombinationen erhältlich. Einige Modelle können optional mit Drehschalter ausgestattet und versiegelt werden.

Zu den typischen Anwendungen gehören Audiomischpulte, Prüf- und Messgeräte, Unterhaltungselektronik und medizinische Geräte. Die Umdrehungszähler sind für den Einsatz mit Präzisions-Drehpotentiometern oder anderen Arten von Schalttafelsteuerungen, die einen Umdrehungszähler oder eine Einstellvorrichtung/-sicherung benötigen, konzipiert.

Diese Komponenten sind für verschiedene Wellengrößen in digitalen oder analogen Ausleseanwendungen erhältlich. Zu den typischen Anwendungen gehören Netzteile, Oszilloskope, medizinische Geräte und Ausrüstungen für die Industrieautomatisierung.

Design-Kits

Bourns bietet für diese Produktlinie Design Kits an.

Dokumentation

Die Charakteristiken und weitere Dokumente finden Sie in unserer Bibliothek.

Konfliktmineralien- Herkunftsbericht für Sensors, Panel Controls, Encoders, Precision Potentiometers, Dials :CMRT

Obsolete Mit diesem Symbol gekennzeichnete Produkte sind verfügbar, werden jedoch nicht für Neuentwicklungen empfohlen.

Produkte
Parametrische
RoHS
Produktinformation
Muster anfordern
Kontaktieren
Serie Datenblatt Bild Gehäusedurchmesser Form Anz. Umdrehungen Abdichtbar Schaltsperren Welle Wellenende Buchse Element Anschluss Charakteristik Linear Charakteristik CW Audio Charakteristik CCW Audio Standard-Widerstandstoleranz Min. Widerstandsbereich Ohm Max. Widerstandsbereich Ohm Leistung Linear Leistung Audio Lebensdauer Umdrehungen (Nulllast) Opt. Mehrfach MDS Ingenieurwesen Design Dateien
PDA24 PDA24 pda24_part 24 mm Round 1 Metal Knurled, Plain Brass Carbon Rear Facing Solder Lugs/Long Solder Lug Option x x ±15 % 10K 1M 0.5 W 0.25 W 200K 0 PDA241
PDB12 PDB12
pdb12_part 12 mm Round 1 IP30 Center Insulated Flatted No Bushing Carbon Rear, Side, & Snap Mount PC Pins x x ±20 % 1K 1M 0.08 W 0.04 W 15K 2 PDB 12
PDB18 PDB18 PDB18_part 17 mm Round 1 IP30 Center Metal Knurled, Flatted,
Plain
Metal Carbon Rear, Side & Front PC Pins x x ±20 % 1K 1M 0.20 W 0.10 W 15K 2 PDB181-xxxP
PDB182-xxxP
PDB18
Downloads
PDB181-GTR PDB181-GTR PDB181-GTR_part 17 mm Round 1 IP30 Metal Knurled, Plain Metal Carbon Rear Facing Solder Lugs x x x ±20 % 10K 1M 0.125 to 0.2 W 0.06 to 0.1 W 15K 2 PDB 181 GTR
Downloads
PDB182-GTRB PDB182-GTRB PDB182-GTRB_part 17 mm Round 1 Metal Knurled, Plain Metal Carbon Rear Facing Solder Lugs x ±20 % 250K 500K 0.06 W 15K 2 PDB182-GTRB
Downloads

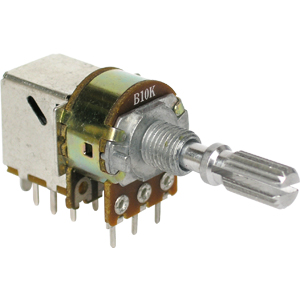

PDB183 PDB183 PDB183_part 17 mm Round/Square Switch 1 IP30 Center Metal Knurled, Plain Metal Carbon Rear Facing Solder Lugs/Rear Facing PC Pins x x x ±20 % 1K 1M 0.2 W 0.1 W 15K 2
PDB183-GTR PDB183-GTR PDB183-GTR_part 17 mm Round 1 IP30 Metal Knurled, Plain Metal Carbon Side Solder Lugs/Side PC Pins x x x ±20 % 10K 1M 0.2 W 0.1 W 15K 2 PDB183
PDB185-GTR PDB185-GTR PDB185-GTR_part 17 mm Round 1 Metal Knurled, Slotted Metal Carbon Side Solder Lugs/Side PC Pins x x x ±20 % 10K 1M 0.1 W 0.05 W 15K 1 PDB185-GTR01
PDB185-GTR31
Downloads
PDB24 PDB24 pdb24_part 24 mm Round 1 IP30 Center Metal Knurled, Flatted,
Plain
Metal Carbon Rear & Down Facing Solder Lugs/Front PC Pins x x x ±20 % 1K 1M 0.5 W 0.25 W Standard: 15K; High: 500K 1 PDB 24
PDB241-GNL PDB241-GNL PDB241-GNL_part 24 mm Round 1 IP30 Metal Knurled, Plain Metal Carbon Solder Lugs x x x ±20 % 10K 1M 0.25 W 0.25 W 15K 1 PDB241-GNL01
PDB241-GNL02
PDB241-GNL03
PDB241-GTR PDB241-GTR PDB241-GTR_part 24 mm Round 1 IP30 Metal Knurled, Plain Metal Carbon Solder Lugs x x x ±20 % 10K 1M 0.25 W 0.25 W 15K 1 PDB241-GTR
Downloads

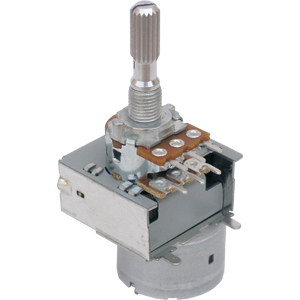

PRM16 PRM16 PRM16_part 16 mm Round/Square 1 IP30 Metal Knurled, slotted Metal Carbon PC Pins x x x 1K 1M 0.1 W 0.05 W 15K Dual Selection
PRS11S PRS11S PRS11S_part 11 mm Square 1 Metal Knurled, Flatted Metal Carbon SMD x x x ±20 % 1K 1M 0.05 W 0.025 W 15K 0 PRS11S
Downloads
PTD90 PTD90 ptd90_part 9 mm Round 1 IP40 Center Metal Knurled Flatted Metal Carbon PC Pins x x ±10 % to ±20 % 1K 1M 0.05 W 0.025 W 15K 8 PTD901
PTD902
PTD904
Downloads
PTH90 PTH90 pth90_part 9 mm Round 1 IP40 Center Metal Knurled, Flatted,
Slotted
Metal Carbon PC Pins x x x ±20 % to ±30 % 1K 0.05 W 0.025 W 15K 4
PTJ90 PTJ90 ptj90_part 9 mm Square 1 IP40 Yes Metal Slotted, Flatted Metal Carbon PC Pins x x x ±20 % to ±30 % 1K 0.05 W 0.025 W 15K 2 PTJ
PTM90 PTM90 ptm90_part 9 mm Square 1 IP40 Yes Metal Slotted, Knurled,
Flatted
Metal Carbon PC Pins x x x ±20 % to ±30 % 1K 1M 0.05 W 0.025 W 15K 2 PTM
PTR90 PTR90 ptr90_part 9 mm Square 1 IP40 Yes Metal Flatted, Knurled Metal Carbon PC Pins x x x ±10 % to ±20 % 1K 1M 0.05 W 0.025 W 15K 8 PTR901
PTR902
Downloads
PTP90 PTP90 ptp90_part 9 mm Square 1 No Yes Metal Slotted, Knurled,
Flatted
Metal Carbon PC Pins x x x ±20 % to ±30 % 1K 1M 0.05 W 0.025 W 15K 2 PTP
PTV09 PTV09 ptv09_part 9 mm Square 1 IP40 Center Plastic Flatted, Knurled Metal Carbon PC Pins Rear & Side x x x ±20 % 1K 1M 0.05 W 0.05 W 15K PTV09A-1
PTV09A-2
PTV09A-3
PTV09A-4
PTV09A-5
PTV09A-6
PTV09A-7
PTV09A-8
Downloads
PTV/PTT PTVPTT
ptv111_part 12 mm Square 1 IP40 Center Plastic Flatted Metal Carbon PC Pins Rear & Side x x ±20 % 1K 1M 0.05 W 0.05 W 15K PTV/PTT
PDF24 PDF24
24 mm Round 1 IP40 Metal Flatted,
Plain
Metal Carbon Solder Lugs x x ±10 % 1K 1M 0.5 W 0.25 W 500K 0 PDF24
PRS11R PRS11R
11 mm Square 1 IP40 Metal Flatted Metal Carbon PC pins x x x ±20 % to ±30 % 5K 250K 0.05 W 0.05 W 15K 1 PRS11R
PRS12R PRS12R
12 mm Square 1 IP40 Center Metal Flatted, Slotted, Knurled Metal Carbon PC pins x x x ±20 % to ±30 % 5K 500K 0.05 W 0.05 W 10K 1 PRS12R-2xxxx-xxxx
PRS12R-4xxxx-xxxx
PRS14R PRS14R
14 mm Square 1 IP40 Center Plastic Flatted Metal Carbon PC pins x x x ±20 % 5K 500K 0.05 W 0.05 W 15K 1 TBD
PDB08 PDB08
8 mm Round 1 Center Plastic Plain No Bushing Carbon PC Pins x x ±30 % 5K 500K 0.03 W 0.03 W 10K 2 PDB08
Taper
Resistance
Turns / Degrees
Watts
Mounting
PART NUMBERTaperResistanceTurns / DegreesWattsMountingElement StyleBody SizeShaft Revs.Terminal SchalterEngineeringBuy Now
Model/Datasheet Bild MSL Lötprofile Verpackungsetikett Anschluss Konf. Prüfberichte Dritter MDB China RoHS
04730473TBD
TBD
TBD
TBDPC1
Request Report
TBD
06200620TBD
TBD
TBD
TBDPC1
Request Report
TBD
06210621TBD
TBD
TBD
TBDPC1
Request Report
TBD
331033103315_partSee Note
TBD
e2PC6
Request Report
3310C-L
3310Y-L
3310H-L
3851/52/563851_partSee Note
TBD
e2/e2/e3PC4
Request Report
3852A-L

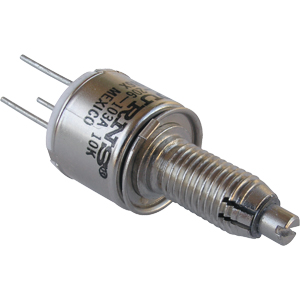

38623862See Note
Label
e3PC5
Request Report
3862C-L
3939_partSee Note
Label
e3 (1,3) e4 (2)PC5
Request Report
3900 Pot Push Momentary
3900 Pot Rotary Switch
Model 39
51/5350_partSee Note
Label
e3PC3
Request Report
51-L Cermet
51-L CP
53-L Cermet
53-L CP
5454_partTBD
TBD
TBD
TBDPC6
Request Report
54
5656_partTBD
TBD
TBD
TBDPC5
Request Report
56
81/8282_partTBD
TBD
TBDPC5
Request Report
81-L Series CP
83/848384_partSee Note
Label
e3PC2
PC3
Request Report
83 L Single Cup
84 L Single Cup
85/868586_partSee Note
Label
e3PC5
Request Report
85-L Series Cermet
85-L Series CP
86-L Series Cermet
86 Series CPL
91-9591_95_partSee Note
Label
e3PC5
Request Report
91-94 Series CP
91-94 Series Cermet
91-95 Long Life91-95LL_partSee Note
TBD
TBD
e3PC5
Request Report
91 Series CP Long Life
95 Series CP Long Life
9696_partSee Note
Label
e3PC6
Request Report
96-L Cermet
96-L C-P
97, 9997_99_partSee Note
Label
e3PC4
Request Report
91-94 Series CP
9595_partSee Note
TBD
TBDPC5
Request Report
95
PC-Slimline Potslimline_partSee Note
Label
e3PC1
Request Report
PC-L
PDA24pda24See Note
TBD
TBD
TBDPC1
Request Report
PDA241
PDB 12pdb12_partSee Note
TBD
e3PC1
Request Report
PDB 12
PDB 18/PDB18_partSee Note
TBD
e2PC1
Request Report
PDB181-xxxP
PDB182-xxxP
PDB18
PDB181-GTRPDB181-GTR_partSee Note
TBD
TBDPC1
Request Report
PDB 181 GTR
PDB182-GTRBPDB182-GTRB_partTBD
TBD
TBDPC1
Request Report
PDB182-GTRB
PDB183-GTRPDB183-GTR_partSee Note
TBD
TBDPC2
Request Report
PDB183
PDB185-GTRPDB185-GTR_partSee Note
TBD
TBD
TBDPC1
Request Report
PDB185-GTR01
PDB185-GTR31
PDB 24pdb24_partSee Note
TBD
TBDPC1
Request Report
PDB 24
PDB241-GNLPDB241-GNL_partSee Note
TBD
TBD
TBDPC2
Request Report
PDB241-GNL01
PDB241-GNL02
PDB241-GNL03
PDB241-GTRPDB241-GTR_partSee Note
TBD
TBDPC2
Request Report
PDB241-GTR
PRS11SPRS11S_partTBD
TBD
TBD
TBDPC1
Request Report
PRS11S
PSMpsm_partTBD
TBD
TBD
TBDPC2
Request Report
PSM
PTAPTA_partSee Note
TBD
e2PC1
Request Report
PTA
PTBPTB_partSee Note
TBD
e2PC1
Request Report
PTB
PTD 90ptd90_partSee Note
TBD
e2PC1
Request Report
PTD901
PTD902
PTD904
PTD906
PTHpth90_partSee Note
TBD
TBDPC2
Request Report
PTH
PTJptj90_partSee Note
TBD
TBDPC2
Request Report
PTJ
PTLptl_partSee Note
TBD
TBDPC1
Request Report
PTL01 MDS
PTL45 MDS
PTMptm90_partSee Note
TBD
TBDPC1
Request Report
PTM
PTPptp90_partSee Note
TBD
TBDPC1
Request Report
PTP
PTR90ptr90_partSee Note
TBD
e2PC1
Request Report
PTR901
PTR902
PTSpts45_partSee Note
TBD
TBDPC1
Request Report
PTS01 MDS
PTS60 MDS
PTV09ptv09_partSee Note
TBD
e2PC1
Request Report
PTV09A-1
PTV09A-2
PTV09A-3
PTV09A-4
PTV09A-5
PTV09A-6
PTV09A-7
PTV09A-8
PTV/PTT 111ptv111_partSee Note
TBD
e3PC1
Request Report
PTV/PTT
PSPPSP_partSee Note
TBD
TBDPC2
Request Report
PSP60
PSP01
PSLPSL_partSee Note
TBD
TBDPC1
Request Report
PSL60
PSL01
PDF24PDF24_part1TBD
TBD
e3PC1
Request Report
PDF24
PRS11RPRS11RTBD
TBD
TBD
TBDPC1
Request Report
PRS11R
PRS12RPRS11RTBD
TBD
TBD
TBDPC1
Request Report
PRS12R-2xxxx-xxxx
PRS12R-4xxxx-xxxx
PRS14Rprs14r_partTBD
TBD
TBD
TBDPC1
Request Report
TBD
PDB08PDB08See Note
TBDTBD
TBDPC1
Request Report
PDB08
