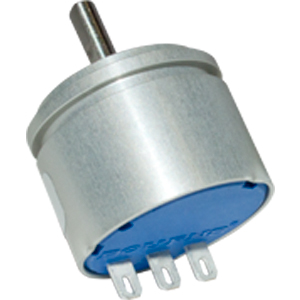

Kontaktloser Singleturn-Geber

Spezifikationen

Ein Drehpositionssensor wandelt die mechanische Winkelposition in ein elektrisches Signal um. Drehpositionssensoren sind für Anwendungen vorgesehen, die in der Regel häufige Einstellungen erfordern. Dank der wellenlosen Konstruktion sind verschiedene Einsatzmechanismen möglich, z. B. maßgeschneiderte Wellen, Motorsteuerungen, Einstellvorrichtungen für Mensch-Maschine-Schnittstellen oder Positionsgeber für mechanische Arme. Drehpositionssensoren eignen sich für Anwendungen, in denen der Benutzer eine variable Ausgabe wie eine Frequenz, Geschwindigkeit oder Lautstärke regeln soll. Zu den typischen Anwendungen gehören Prüf- und Messgeräte, Unterhaltungselektronik, Kleinmotoren, Robotik und medizinische Geräte. Die AMS22S-Serie setzt auf Hall-Effect-Magnettechnik zur Erfassung der Drehposition.

Bourns – Online-Produktschulung

Konfliktmineralien- Herkunftsbericht für Sensors, Panel Controls, Encoders, Precision Potentiometers, Dials ：CMRT

Produkte

Parametrische

RoHS

Produktinformation

Videos

Muster anfordern

Kontaktieren

Serie	Datenblatt	Typ	Gehäusedurchmesser	Abdichtbar	Schaltsperren	Schalter	Welle	Buchse	Auflösungsbereich	Drehgeschwindigkeit	Lebensdauer Umdrehungen	Montageart	Anz. Umdrehungen	Nennleistung	MDS	Design Dateien
AMS22B		Non-Contacting Analog Rotary Position Sensor	22 mm round	IP50	No	No	Metal	Metal	12 bits	500 RPM	50 million shaft revolutions	Bushing Mount	1, Continuous	5	AMS22B	Downloads
AMS22S		Non-Contacting Analog Rotary Position Sensor	22 mm round	IP50	No	No	Metal		12 bits	200 RPM	50 million shaft revolutions	Servo Mount	1, Continuous	5	AMS22S	Downloads
AMS22U		Non-Contacting Analog Rotary Position Sensor	22 mm round	IP50	No	No	Metal		12 bits	1000 RPM	100 million shaft revolutions	Servo Mount	1, Continuous	5	AMS22U

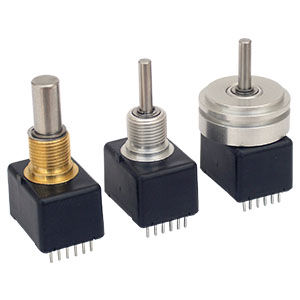

EMS22A		Non-Contacting Absolute Encoder	21 mm x 16 mm	IP65	No	No	Metal	Metal	1024 states	Up to 10,000 rpm	100 million and 50 million shaft revolutions	Bushing or Servo Mount	1, Continuous	3.3 or 5	EMS22x	Downloads
EMS22D		Non-Contacting Direction/Step Encoder	21 mm x 16 mm	IP65	No	No	Metal	Metal	64, 128, 256 and 512 PPR	Up to 10,000 rpm	100 million and 50 million shaft revolutions	Bushing or Servo Mount	1, Continuous	3.3 or 5	EMS22x
EMS22P		Non-Contacting PWM Encoder	21 mm x 16 mm	IP65	No	No	Metal	Metal	1024 states	Up to 10,000 RPM	100 million and 50 million shaft revolutions	Bushing or Servo Mount	1, Continuous	3.3 or 5	EMS22x
EMS22Q		Non-Contacting Incremental Encoder	21 mm x 16 mm	IP65	No	No	Metal	Metal	32, 64, 128 and 256 PPR	Up to 10,000 rpm	100 million and 50 million shaft revolutions	Bushing or Servo Mount	1, Continuous	3.3 or 5	EMS22x	Downloads
DMS22B	DMS22B	Non-Contacting Feedback Rotary Sensor with SSI Output	22 mm round	IP50	No	No	Metal	Metal	12 bits	120 RPM max.	50 million shaft revolutions	Bushing Mount	1, Continuous	4.5 Min., 5 Typ., 5.5 Max.	DMS22B

Mounting

Resistance

Watts

Linearity %

Elec. Angle

PART NUMBER	Mounting	Resistance	Watts	Linearity %	Elec. Angle	Packaging	Shaft Dia.	Rotational Life	Engineering	Buy Now

PART NUMBER

Mounting

Resistance

Watts

Linearity %

Elec. Angle

Packaging

Shaft Dia.

Rotational Life

Engineering

Buy Now

Model/Datasheet	MSL	Lötprofile	Verpackungsetikett	Anschluss	Konf.	Prüfberichte Dritter	MDB	China RoHS
AMS22B	See Note	N/A	TBD	e3	PS-2	Request Report	AMS22B	China RoHS2 EFUP50 - AMS22B
AMS22S	See Note	TBD	TBD	TBD	PS-1	Request Report	AMS22S	China RoHS2 - AMS22x
AMS22U	See Note	N/A	N/A	e3	PS-1	Request Report	AMS22U	China RoHS2 - AMS22x
DMS22B	See Note	TBD	TBD	e3	PS-2	Request Report	DMS22B	TBD
HES38U-RS485	See Note	N/A	TBD	e3	PS-3	Request Report	HES38U-RS485	TBD
