Trimmpotentiometer Trimpot® – Multiturn

Trimpot® Trimming Potentiometers - Multiturn

Spezifikationen

Mit den Trimpot®-Trimmpotentiometern von Bourns® werden eine Vielzahl Schaltungsanpassungen in allen Arten von elektronischen Geräten realisiert. Die Vielfalt der möglichen physikalischen Konfigurationen und die Fähigkeit der Komponenten, im heutigen Produktionsumfeld zu bestehen, bietet Konstrukteuren Flexibilität bei der Auswahl des besten Trimmers für die jeweilige Anwendung. Auf der ganzen Welt werden Trimmpotentiometer praktisch auf jedem elektronischen Markt eingesetzt.

Zu den typischen Anwendungen gehören die Messung linearer Wege und die Erfassung von Winkeln und Rotationen in Fertigungseinrichtungen, industriellen Prüf- und Messgeräten und medizinischen Geräten.

Bitte lesen Sie unseren Artikel zu Sicherheitsfragen in Bezug auf Nachbildungen von Bourns®-Trimmern. Liste der QPL-zugelassenen Produkte. Bourns bietet für diese Produktlinie Design Kits an. Anwendungsbeschreibungen, Verfahrensinformationen, Einstellungswerkzeuge, Hardware und weitere

Dokumente finden Sie in unserer Bibliothek.

Konfliktmineralien- Herkunftsbericht für Trimpot®, Switch, and Modular Contact ：CMRT

Mit diesem Symbol gekennzeichnete Produkte sind verfügbar, werden jedoch nicht für Neuentwicklungen empfohlen.

Bourns® Tel-Notes
Mobile Breitband-Stromversorgungsgeräte: Strom- und Spannungsregelung von LTE RRU Leistungsmodulen (PDF, 183K)

Produkte

Parametrische

RoHS

Produktinformation

Videos

Muster anfordern

Kontaktieren

Serie	Datenblatt	Lebensdauer Umdrehungen	Anz. Umdrehungen	Nennleistung	Montageart	Widerstandsbereich	CRV/ENR	Temperaturkoeffizient	Konstruktion	MDS	Design Dateien
3005		200 cycles	20	1 W	through-hole	10 Ω to 50K Ω	100 Ω ENR max.	±50 ppm/°C	sealed	3005	Downloads
3006		200 cycles	15	0.75 W	through-hole	10 Ω to 2 MΩ	1 % or 2 Ω (whichever is greater)	±100 ppm/°C	sealed	3006 (10 to 200 ohms) 3006 (250 to 50K ohms) 3006 (100K to 2M ohms)	Downloads
3009		200 cycles	15	0.75 W	through-hole	10 Ω to 2 MΩ	1 % or 1 Ω (whichever is greater)	±100 ppm/°C	sealed	3009 (10 to 200 ohms) 3009 (250 to 50K ohms) 3009 (100K to 2M ohms)	Downloads
3057		200 cycles	22	1 W	through-hole	10 Ω to 50K Ω	100 Ω ENR max.	±50 ppm/°C	sealed	3057L 3057	Downloads
3059		200 cycles	22	1 W	through-hole	10 Ω to 2 MΩ	1% or 2 Ω (whichever is greater)	±100 ppm/°C	sealed	3059 (10 to 250 Ohms) 3059 (250 to 50K Ohms) 3059 (50K to 2M Ohms)	Downloads
3082		200 cycles	10	0.3 W	through-hole	10 Ω to 2 MΩ	3 % or 3 Ω (whichever is greater)	±100 ppm/°C	sealed	3082 (10 to 250 ohms) 3082 (250 to 50k ohms) 3082 (51k to 500K ohms) 3082 (500K to 2M ohms)	Downloads
3214		200 cycles	5	0.25 W	surface mount	10 Ω to 2 MΩ	3 % or 3 Ω (whichever is greater)	±100 ppm/°C	sealed	3214 (10 to 200 ohms) 3214 (250 to 20k ohms) 3214 (25k to 2M ohms)	Downloads

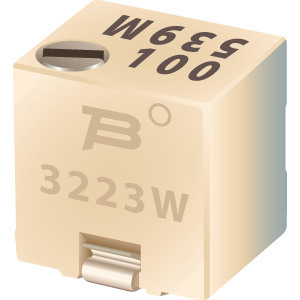

3223		200 cycles	11	0.125 W	surface mount	10 Ω to 2 MΩ	3 % or 3 Ω max. (whichever is greater)	±100 ppm/°C	sealed	3223 (10 to 200 ohms) 3223 (250 to 50k ohms) 3223 (51k to 2M ohms)	Downloads
3224		200 cycles	12	0.25 W	surface mount	10 Ω to 2 MΩ	1 % or 2 Ω (whichever is greater)	±100 ppm/°C	sealed	3224 (10 to 200 ohms) 3224 (250 to 20k ohms) 3224 (25k to 2M ohms)	Downloads
3250		200 cycles	25	1 W	through-hole	10 to 50K Ω	100 Ω ENR max.	±50 ppm/°C	sealed	3250 L 3250 P, W	Downloads
3252		200 cycles	25	0.75 W	through-hole	10 Ω to 2 MΩ	1 % or 2 Ω (whichever is greater)	±100 ppm/°C	sealed	3252 (10 to 250 ohms) 3252 (251 to 50K ohms) 3252 (51K to 5M ohms)	Downloads
3260		200 cycles	11	0.25 W	through-hole	10 to 25K Ω	100 Ω ENR max.	±100 ppm/°C	sealed	3260	Downloads
3262		200 cycles	12	0.25 W	through-hole	10 Ω to 1 MΩ	3 % or 3 Ω (whichever is greater)	±100 ppm/°C	sealed	3262 (10K) 3262 (10 to 200) 3262 (10 to 250 ohms) 3262 (50K to 500K) 3262 (51K to 1M ohms) 3262 (250 to 25K) 3262 (251 to 50K ohms) 3262 (501K to 1M)	Downloads
3266		200 cycles	12	0.25 W	through-hole	10 Ω to 1 MΩ	3 % or 3 Ω (whichever is greater)	±100 ppm/°C	sealed	3266 (10K ohms) 3266 (10 - 250 ohms) 3266 (50K to 500K) 3266 (251 - 25K ohms) 3266 501K to 1M	Downloads
3269		200 cycles	12	0.25 W	surface mount	10 to 1 MΩ	3 % or 3 Ω (whichever is greater)	±100 ppm/°C	sealed	3269 (10-200) 3269 (201-50k) 3269 (51k-500K) 3269 (500K-1M)	Downloads
3290		200 cycles	25	1 W	through-hole	10 Ω to 50K Ω	100 Ω ENR max.	±50 ppm/°C	sealed	3290	Downloads
3292		200 cycles	25	0.5 W	through-hole	10 Ω to 1 MΩ	1 % or 3 Ω (whichever is greater)	±100 ppm/°C	sealed	3292 (10 to 250 ohms) 3292 (251 to 50K ohms) 3292 (51K to 1M ohms) 3292 (1M to 2M ohms)	Downloads
3296		200 cycles	25	0.5 W	through-hole	10 Ω to 2 MΩ	1 % or 3 Ω (whichever is greater)	±100 ppm/°C	sealed	3296 (10 to 250 ohms) 3296 (251 to 50K ohms) 3296 (51K to 1M ohms) 3296 (1M to 2M ohms)	Downloads
3339		200 cycles	4	0.5 W	through-hole	100 Ω to 1 MΩ	3 % or 3 Ω (whichever is greater)	±100 ppm/°C	sealed	3339 (10 to 250 ohms) 3339 (250 to 250K ohms) 3339 (50K to 500K ohms) 3339 (500K to 1M ohms)	Downloads
PVG5	PVG5	200 cycles	12	0.25 W	surface mount	100 Ω to 2 MΩ	1 % or 2 Ω (whichever is greater)	±150 ppm/°C	sealed	PVG5 (10 to 200 ohms) PVG5 (250 to 25K ohms) PVG5 (50K to 2M ohms)
PV12	PV12	200 cycles	4	0.5 W	through-hole	100 Ω to 1 MΩ	3 % or 3 Ω (whichever is greater)	±100 ppm/°C	sealed	PV12 (10 to 200 ohms) PV12 (250 to 25K ohms) PV12 (50K to 500K ohms) PV12 (501K to 1M ohm)
PV36	PV36	200 cycles	25	0.5 W	through-hole	10 Ω to 2 MΩ	1 % or 3 Ω (whichever is greater)	±100 / ±150 ppm/°C	sealed	PV36 (10 to 250 ohms) PV36 (251 to 50K ohms) PV36 (51K to 500K ohms) PV36 (1.01M to 2M ohms)
PV37	PV37	200 cycles	12	0.25 W	through-hole	10 Ω to 1 MΩ	3 % or 3 Ω (whichever is greater)	±150 ppm/°C	sealed	PV37 (10 to 250 ohms) PV37 (10K ohms) PV37 (251 to 25K ohms) PV37 (51K to 500K ohms) PV37 (501K to 1M ohm)
3299		200 cycles	25	0.5 W	through-hole	10 Ω to 2 MΩ	3 % or 3 Ω (whichever is greater)	±100 ppm/°C	sealed	3299 (10 to 250 ohms) 3299 (250 to 50K ohms) 3299 (51K to 1M ohms) 3299 (1M to 2M ohms)	Downloads

Number of Turns

Mounting

Resistance

Power Rating

PART NUMBER	Number of Turns	Mounting	Resistance	Power Rating	Element	Body Size	Engineering	Buy Now

PART NUMBER

Number of Turns

Mounting

Resistance

Power Rating

Element

Body Size

Engineering

Buy Now

Model/Datasheet	MSL	Lötprofile	Verpackungsetikett	Anschluss	Konf.	Prüfberichte Dritter	MDB	China RoHS
3005	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	3005 Label	e4	CofC 3005	Request Report	3005	CRHOS3005
3006	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	Label	e3	TRIM 1	Request Report	3006 (10 to 200 ohms) 3006 (250 to 50K ohms) 3006 (100K to 2M ohms)	CRHOS3006
3009	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	Label	e3	TRIM 1	Request Report	3009 (10 to 200 ohms) 3009 (250 to 50K ohms) 3009 (100K to 2M ohms)	CRHOS3009
3057	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	Label	e4	TRIM 5	Request Report	3057L 3057	CRHOS3057
3059	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	Label	e3	TRIM 5	Request Report	3059 (10 to 250 Ohms) 3059 (250 to 50K Ohms) 3059 (50K to 2M Ohms)	CRHOS3059
3082	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	Label	TBD	TRIM 1	Request Report	3082 (10 to 250 ohms) 3082 (250 to 50k ohms) 3082 (51k to 500K ohms) 3082 (500K to 2M ohms)	CRHOS3082
3214	See Note	Lötprofil – RoHS-konforme SMT-Trimmer	Label	e3	TRIM 4	Request Report	3214 (10 to 200 ohms) 3214 (250 to 20k ohms) 3214 (25k to 2M ohms)	CRHOS3214
3223	See Note	Lötprofil – RoHS-konforme SMT-Trimmer	Label	e3	TRIM 1	Request Report	3223 (10 to 200 ohms) 3223 (250 to 50k ohms) 3223 (51k to 2M ohms)	CROHS3223
3224	See Note	Lötprofil – RoHS-konforme SMT-Trimmer	Label	e3	TRIM 4	Request Report	3224 (10 to 200 ohms) 3224 (250 to 20k ohms) 3224 (25k to 2M ohms)	CRHOS3224
3250	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	Label	e3	TRIM 5	Request Report	3250 L 3250 P, W	CRHOS3250
3252	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	Label	e3	TRIM 1	Request Report	3252 (10 to 250 ohms) 3252 (251 to 50K ohms) 3252 (51K to 5M ohms)	CRHOS3252
3260	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	Label	e4	TRIM 5	Request Report	3260	CRHOS3260
3262	3262 (10 to 200) Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	3262W Label	e3	TRIM 4	Request Report	3262 (10K) 3262 (10 to 250 ohms) 3262 (50K to 500K) 3262 (51K to 1M ohms) 3262 (250 to 25K) 3262 (251 to 50K ohms) 3262 (501K to 1M)	CRHOS3262
3266	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	3266W Label	e3	TRIM 4	Request Report	3266 (10K ohms) 3266 (10 - 250 ohms) 3266 (251 - 25K ohms) 3266 (50K - 500K ohms) 3266 (501K - 1M ohms)	CRHOS3266
3269		Lötprofil – RoHS-konforme SMT-Trimmer	Label	e3	TRIM 4	Request Report	3269 (10-200) 3269 (201-50k) 3269 (51k-500K) 3269 (500K-1M)	CRHOS3269
3290	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	Label	e4	TRIM 5	Request Report	3290	CRHOS3290
3292	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	Label	e3	TRIM 1	Request Report	3292 (10 to 250 ohms) 3292 (251 to 50K ohms) 3292 (51K to 1M ohms) 3292 (1M to 2M ohms)	CRHOS3292
3296	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	Label	e3	TRIM 1	Request Report	3296 (10 to 250 ohms) 3296 (251 to 50K ohms) 3296 (51K to 1M ohms) 3296 (1M to 2M ohms)	CRHOS3296
3299	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	Label	e3	TRIM 1	Request Report	3299 (10 to 250 ohms) 3299 (250 to 50K ohms) 3299 (51K to 1M ohms) 3299 (1M to 2M ohms)	CRHOS3299
3306	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	Label	TBD	TRIM 8	Request Report	3306F (1KΩ ≤ RC) 3306F (RC ≥ 100K Ω) 3306F (500 Ω ≤ RC ≤ 100K Ω) 3306K (RC ≥ 100KΩ) 3306K (1KΩ < RC<100KΩ) 3306K (1KΩ ≤ RC) 3306W (1KΩ ≤ RC) 3306W (RC ≥ 100K Ω) 3306W (500 Ω ≤ RC ≤ 100K Ω) 3306P (1KΩ ≤ RC) 3306P (RC ≥ 100KΩ) 3306P (1KΩ < RC < 100KΩ)	CRHOS3306
3312	See Note	TBD	Label	TBD	TRIM 3	Request Report	3312 (10-200 ohms) 3312 (200 - 5K ohms) 3312 (5K-2M ohms)	TBD
3313	See Note	Lötprofil – RoHS-konforme SMT-Trimmer	Label	e4	TRIM 3	Request Report	3313 (10-200 ohms) 3313 (250-25K ohms) 3313 (26K-2M ohms) 3313 (10-200 ohms) Halogen Free 3313 (200-25K ohms) Halogen Free 3313 (26K-2M ohms) Halogen Free	CRHOS3313
3314	See Note	Lötprofil – RoHS-konforme SMT-Trimmer	Label	e4	TRIM 3	Request Report	3314 (10-200 ohms) 3314 (500-25K ohms) 3314 (26K-2M ohms)	CRHOS3314
3329	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	Label	e3	TRIM 2	Request Report	3329 H, P, U (10 to 250 ohms) 3329 H, P, U (250 to 25K ohms) 3329 H, P, U (50K to 500K ohms) 3329 H, P, U (500K to 1M ohms) 3329 M, S, W, X (10 to 250 ohms) 3329 M, S, W, X (250 to 25K ohms) 3329 M, S, W, X (50K to 500K ohms) 3329 M, S, W, X (500K to 1M ohms)	CRHOSH3329
3339	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	3339P Label	e3	TRIM 2	Request Report	3339 (10 to 250 ohms) 3339 (250 to 250K ohms) 3339 (50K to 500K ohms) 3339 (500K to 1M ohms)	CRHOSH3339
3345	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	Label	e4	TRIM 6	Request Report	3345	CRHOS3345
3352	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	Label	e3	TRIM 2	Request Report	3352 (10 to 300 ohms) 3352 (300 to 51K ohms) 3352 (51K to 2M ohms)	CRHOS3352
3360	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	3360Y Label	TBD	TRIM 2	Request Report	3360	CRHOS3360
3361	See Note	Lötprofil – RoHS-konforme SMT-Trimmer	Label	TBD	TRIM 3	Request Report	3361 (10 to 200 ohms) 3361 (10K) 3361 (51K to 500K) 3361 (250 to 50K) 3361 (501K to 2M)	CRHOS3361
3362	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	Label	e3	TRIM 3	Request Report	3362 (10 - 200 ohms) 3362 (250 - 25K ohms) 3362 (10K ohms) 3362 (50K - 500K ohms) 3362 (501K - 2M ohms)	CRHOS3362
3386	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	Label	e3	TRIM 3	Request Report	3386 (250 to 50K ohms) 3386 (51K to 1M ohms) 3386 (1.1M to 2M ohms) 3386 (10 to 200 ohms)	CRHOS3386
H-90, H-91, H-92	Seeking		TBD	N/A	Tools	Request Report	H-91 H-92 H-90
TC33	See Note	Lötprofil – RoHS-konforme SMT-Trimmer	Label	TBD	TRIM 8	Request Report	TC33X-1 (RC ≤ 1KΩ) TC33X-1 (RC ≥ 100K Ω) TC33X-1 (1K Ω ≤ RC ≤ 100K Ω) TC33X-2 (RC ≤ 1K Ω) TC33X-2 (RC ≥ 100K Ω) TC33X-2 (1K Ω ≤ RC ≤ 100K Ω)	CRHOSTC33
TC42	See Note	Lötprofil – RoHS-konforme SMT-Trimmer	Label	TBD	TRIM 8	Request Report	TC42 (RC ≤ 1K Ω) TC42 (RC ≥ 100K Ω) TC42 (1K Ω ≤ RC ≤ 100K Ω)	China RoHS - TC42X
PVG5	Seeking	Lötprofil – RoHS-konforme SMT-Trimmer	PVG5 label	e3	TRIM 4	Request Report	PVG5 (10 to 200 ohms) PVG5 (250 to 25K ohms) PVG5 (50K to 2M ohms)	CRHOSPVG5
PV12	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	PV12 label	e3	TRIM 2	Request Report	PV12 (10 to 200 ohms) PV12 (250 to 25K ohms) PV12 (50K to 500K ohms) PV12 (501K to 1M ohm)	CRHOSPV12PV32
PV32	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	PV32 label	e3	TRIM 2	Request Report	PV32H, P (10 to 250 ohms) PV32H, P (251 to 25K ohms) PV32H, P (51K to 500K ohms) PV32H, P (501K to 1M ohm) PV32N (10 to 250 ohms) PV32N (251 to 25K ohms) PV32N (51K to 500K ohms) PV32N (501K to 1M ohm)	CRHOSPV12PV32
PV36	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	PV36 label	e3	TRIM 4	Request Report	PV36 (10 to 250 ohms) PV36 (251 to 50K ohms) PV36 (51K to 500K ohms) PV36 (1.01M to 2M ohms)	CRHOSPV36PV37
PV37	Seeking	Anwendungsbeschreibung Löt- und Reinigungsverfahren	PV37 label	e3	TRIM 4	Request Report	PV37 (10 to 250 ohms) PV37 (10K ohms) PV37 (251 to 25K ohms) PV37 (51K to 500K ohms) PV37 (501K to 1M ohm)	CRHOSPV36PV37
PVG3	1	Anwendungsbeschreibung Löt- und Reinigungsverfahren	PVG3 label	e3	TRIM 3	Request Report	PVG3 (10 to 200 ohms) PVG3 (500 to 20K ohms) PVG3 (50K to 2M ohms)	PVG3
